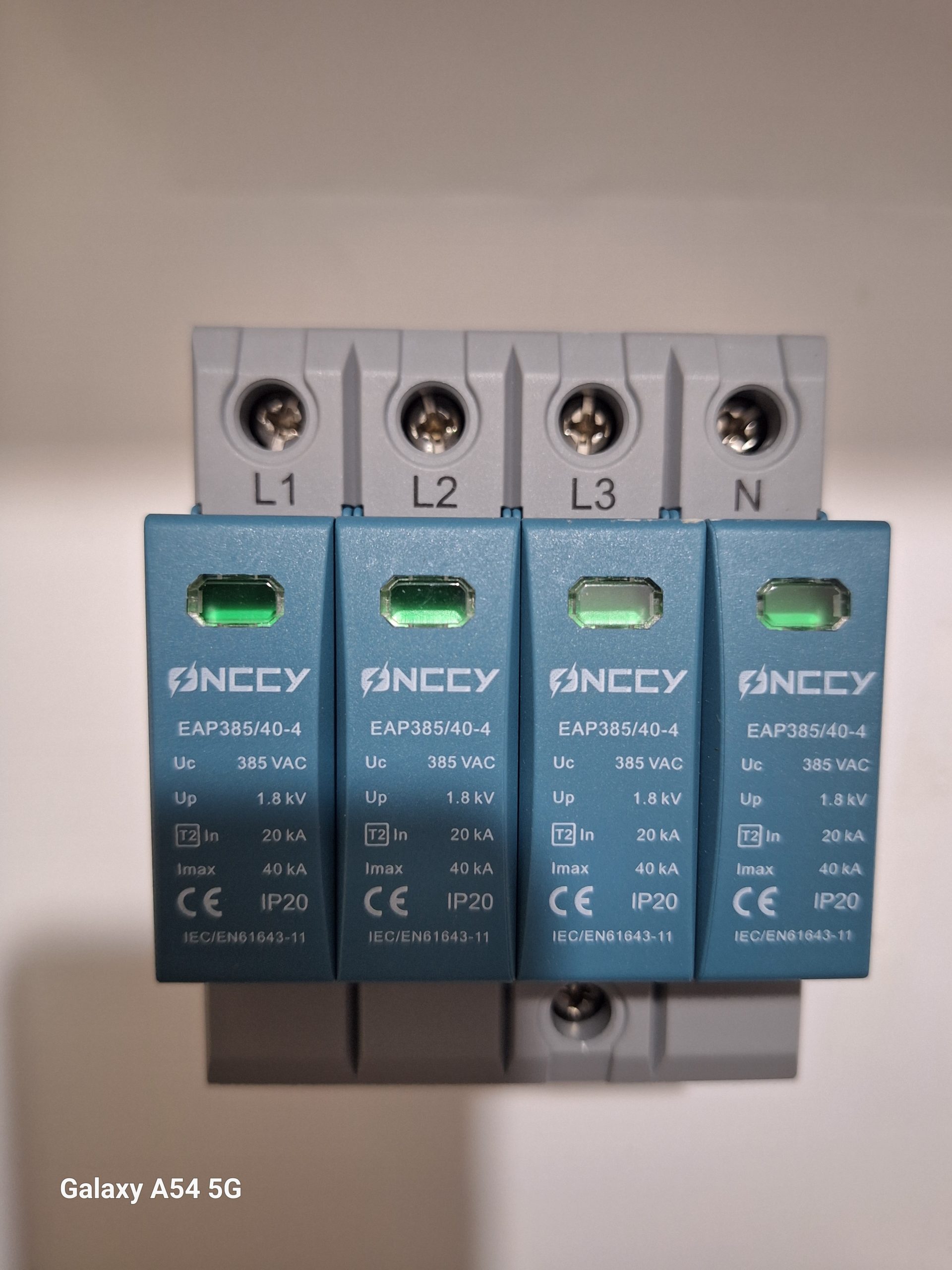

سرج ارستر سه فاز چهارپل برند onccy

سرج ارستر سه فاز یا برقگیر سه فاز ، در کلیه سیستم های سه فاز محافظت شده با سیستم صاعقه گیر و همچنین سیستم های سه فاز کارخانجات ، مناطق نظامی ، ساختمان ها و مجتمع های اداری ، مسکونی و تجاری جهت حفاظت در برابر ولتاژ های گذرا و اضافه ولتاژهای ناگهانی مورد استفاده قرار می گیرد.

سرج ارستر سه فاز معمولا در پلن های حفاظتی ثانویه ، بعنوان محافظ بالادستی شناخته می شود که یا به تنهایی وظیفه حفاظت در برابر سرج را انجام میدهد و یا با سرج ارسترهای تک فاز پایین دستی هماهنگ می شود.

نحوه بکارگیری سرج ارستر سه فاز بسته به طراحی کل سیستم حفاظتی متفاوت می باشد و پیشنهاد می گردد در این خصوص با مشاورین مجرب ما تماس حاصل نمایید. سرج ارستر سه فاز در سه کلاس B ، C و B+C انتخاب می گردد و در رنج های جریانی 25 ، 50 و 100 کیلو آمپر تولید می شود.

برای انتخاب برقگیر سه فاز علاوه بر توجه به کلاس حفاظتی مدنظر و همچنین کلاس آزمون می بایست به پارامترهای زیر نیز توجه نمود :

مشخصات فنی سرج ارستر:

– ولتاژ نامی سرج ارستر سه فاز (Un): مربوط به ولتاژ نامی سیتم تحت حفاظت

– ماکزیمم ولتاژ دایم برقگیر سه فاز (Uc) : ماکزیمم پیک جریان ضربه با شکل موج 8/20میکروثانیه است که می تواند توسط برقگیر سه فاز تحمل شده و بدون آسیب دیدگی ارستر تخلیه گردد

– سطح ولتاژ حفاظتی (Up) : این سطح حفاظت معرف قابلیت یک ارستر برای محدود نمودن فراتاخت ولتاژ می باشد و می بایست کمتر از سطح عایقی تجهیزات باشد و عبارتست از ماکزیمم مقدار لحظه ای ولتاژ در ترمینال های یک ارستر سه فاز

– سطح تحمل ولتاژ ضربه ای (Uw): نشانگر قابلیت تحمل عایقی ارستر سه فاز نسبت به اضافه ولتاژ لحظه ای.

– جریان بار نامی برقگیر سه فاز (IL) : بالاترین جریان مجاز سیستم سه فاز که ممکن است بطور دایم به ترمینال های ارستر وارد شود

– جریان تخلیه نامی (In) : مقدار پیک جریان ضربه با شکل موج 8/20 میکروثانیه که برقگیر سه فاز برای تخلیه متعدد آن طراحی شده است.

– ماکزیمم جریان تخلیه نامی (Imax) : مقدار پیک جریان ضربه با شکل موج 8/20 میکروثانیه که سرج ارستر سه فاز می تواند تحمل نموده و بدون آسیب دیدگی آن را تخلیه نماید.

– جریان ضربه (Iimp) : قابلیت تحمل جریان ضربه با شکل موج 350/10 میکروثانیه که مربوط به شکل موج جریان صاعقه می باشد و ارستر سه فاز باید قادر به تخلیه چند باره آن باشد.
